Monsieur Serge Nadal, maire de Ternopil, ayant remarqué chez un collectionneur cette carte postale qui représente une ancienne horloge trois faces de sa ville, s’est donné pour mission de la faire reconstruire.

Il a trouvé des mécènes pour financer ce projet (hors argent publique).


La vieille horloge avait survécut aux deux Guerres Mondiales, mais fut détruite par les soviétiques pendant la reconstruction de la ville.


 Hauteur  totale : 6,45m.

Colonne : 4 m, horloge : 2,45 m
Diamètre du cadran : 1 m - Base de la colonne : 72 cm
Poids de l'horloge & ​du mécanisme avec ses 3 cadrans : 100 kg environ.

Cadrans en polycarbonate de 3 mm anti-vandales, anti-UV.
Décoration : tôle peinte de 0.37mm - Chiffres romain de 1 mm.

Matière de la colonne : fonte - Fonderie  "Bulat"  Ternopil

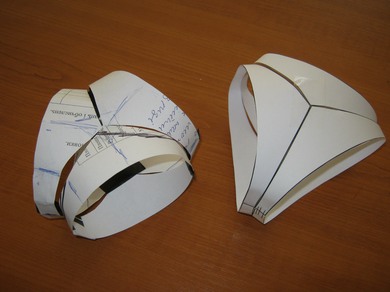

Réalisation d’une idée à l’aide de papier : savant mélange de savoir faire et de technique ;

On passe du rêve à la réalité.

D’une tôle sur l’établi, dans les mains d’artistes, l’œuvre d’art surgit.


 L'oeuvre d'art, quand elle est vraiment belle, est quelque chose de complet, d'achevé.

                                                                                         Jean Jaures

Pour un artiste comme Monsieur « main d’or » c’est relativement simple comme vous pourrez le constater plus bas, époustouflant!

Échelle


Proportions

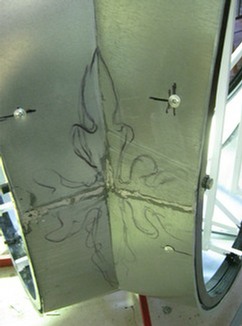

Traçage


Découpe


Assemblage


Soudage


Rivetage

Monsieur Alexis Burnayev, maître d’œuvre,  conçoit l’électronique, la musique et la sonnerie, la mécanique et les roues dentées, les carillons, l’assemblage et le bon fonctionnement.


Le sculpteur Roman GABA,

tout comme nos anciens ferblantiers travail la feuille de métal, la repousse, la sculpte comme de la dentelle.

Digne du Spitzen Bild

ou du canivet.


La découpe réalisée ne démérite pas de cet art.


Un mélange de Kirigami

et

D’Origami

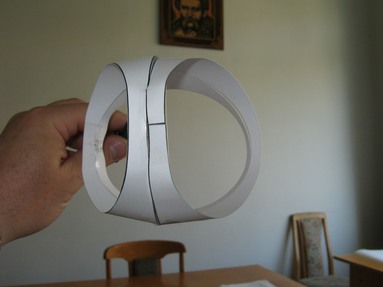

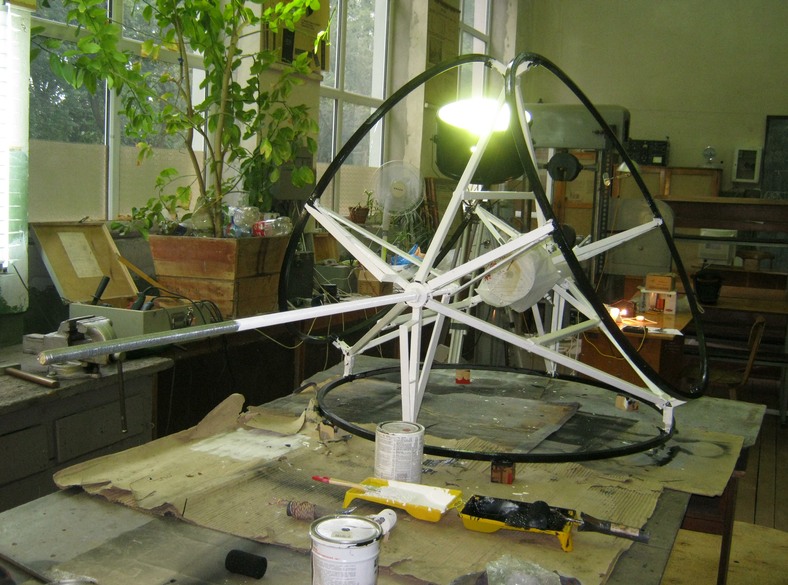

La recherche de

l’équilibre avant de découper la tôle.

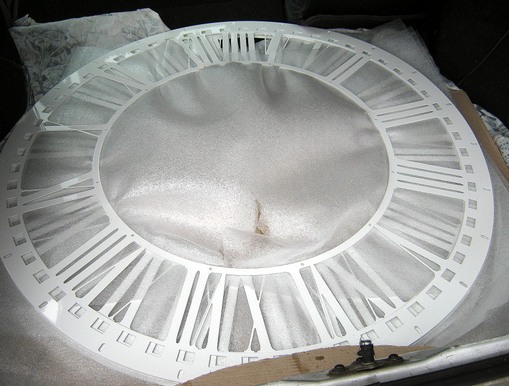

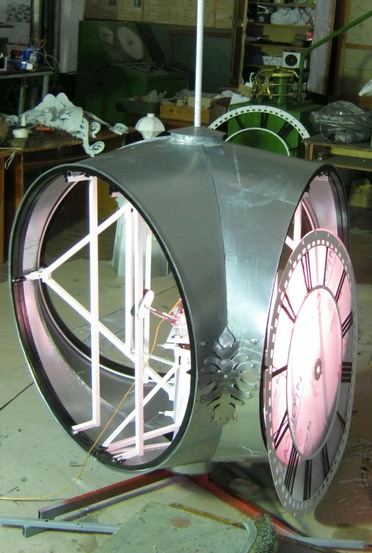

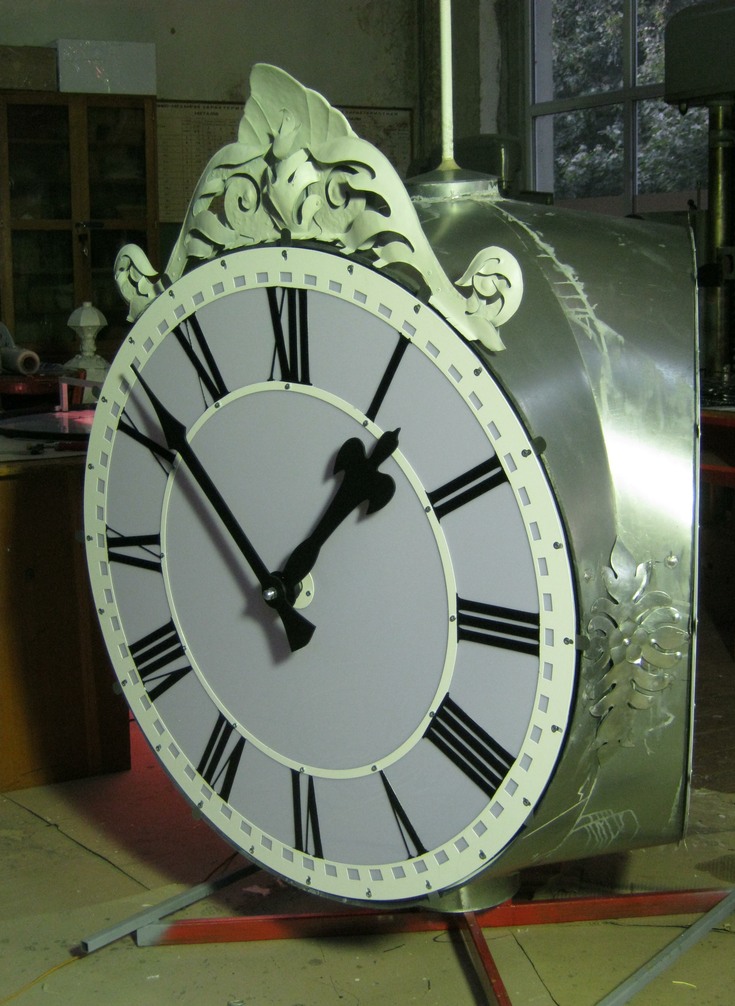

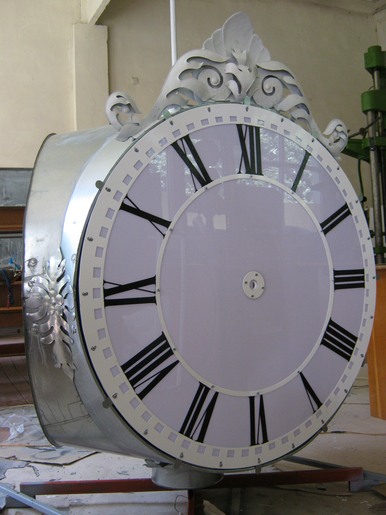

Cadran translucide

Diamètre : 1 m

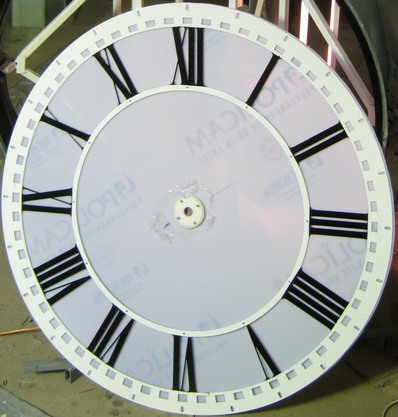

Cadrans

 en polycarbonate

3 mm


Chiffres romain

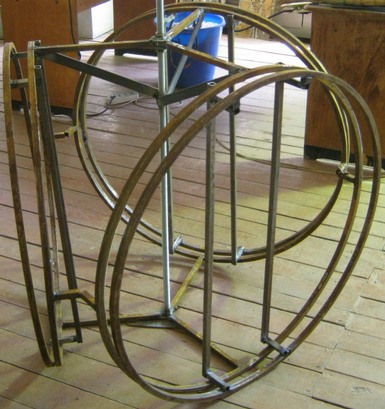

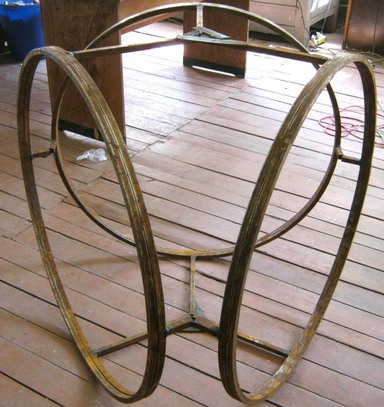

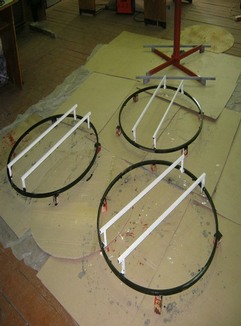

Pose du cerclage

ajouré


 60 encoches

Représentent les minutes

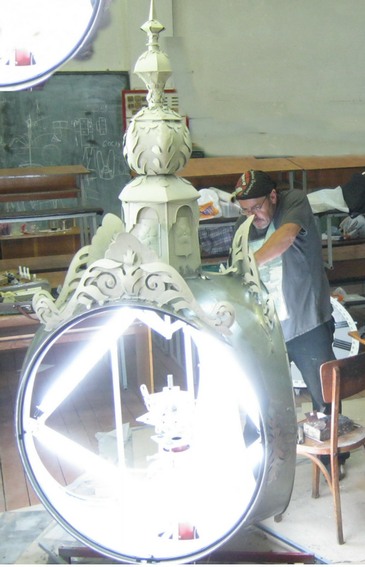

Éclairage interne

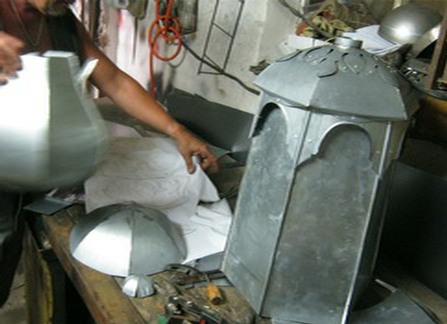

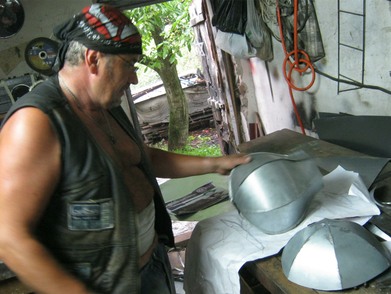

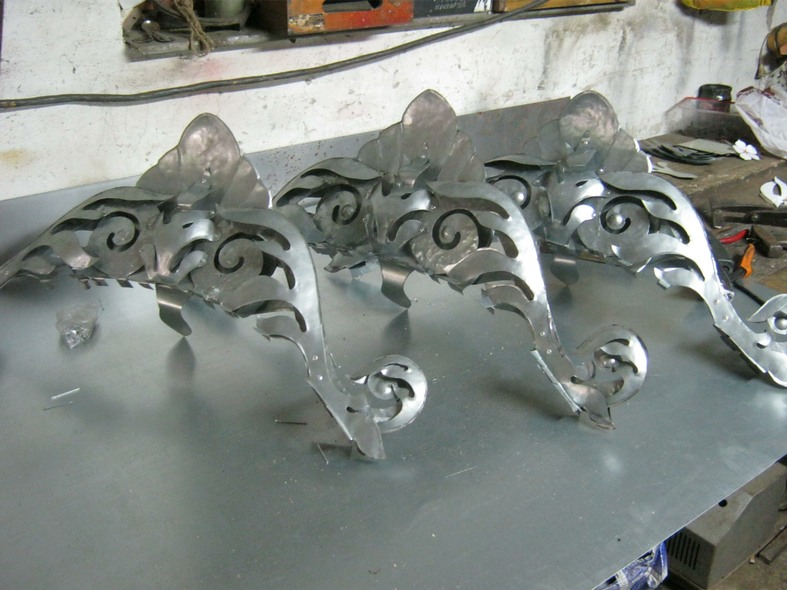

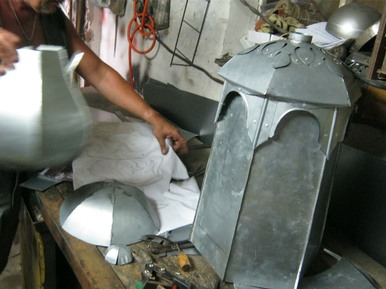

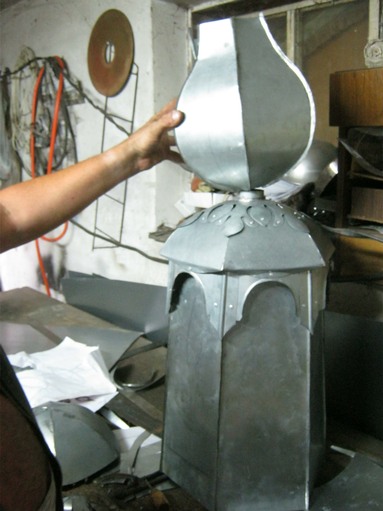

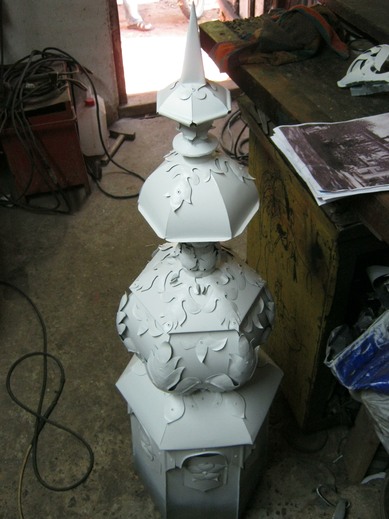

La tôle de l’ensemble de cette œuvre, après traçage, est entièrement découpée avec une paire de cisaille, puis repoussée, martelée.

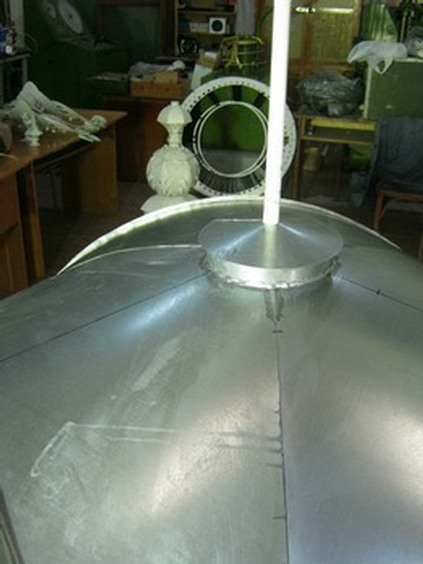

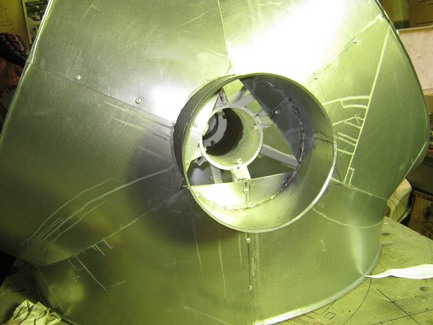

 L'assemblage est riveté & soudé.

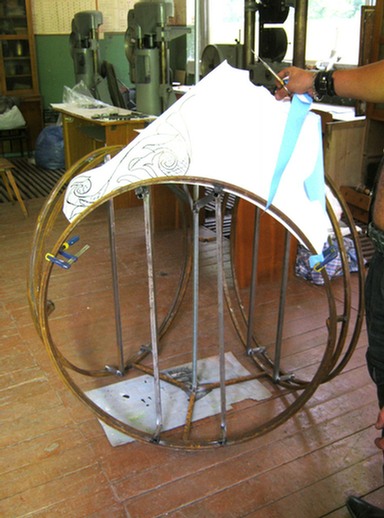

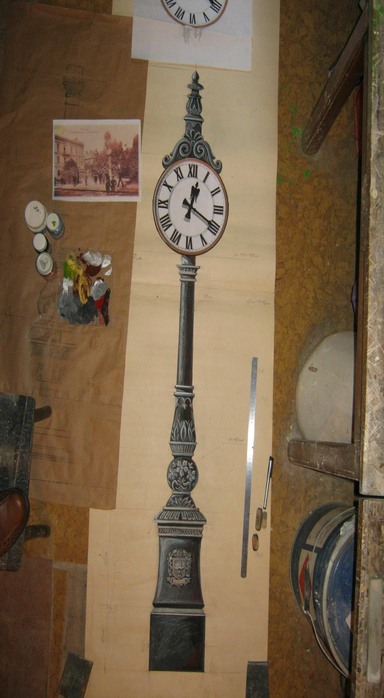

N’ayant pas de plan, il faut faire des choix & les premières esquisses, en évaluant les divers éléments.

L‘œil des artistes évalue et décide des proportions à l’aide des cartes postales de l’époque.

Secret de fabrication oblige : les mécanismes sont absent des images.

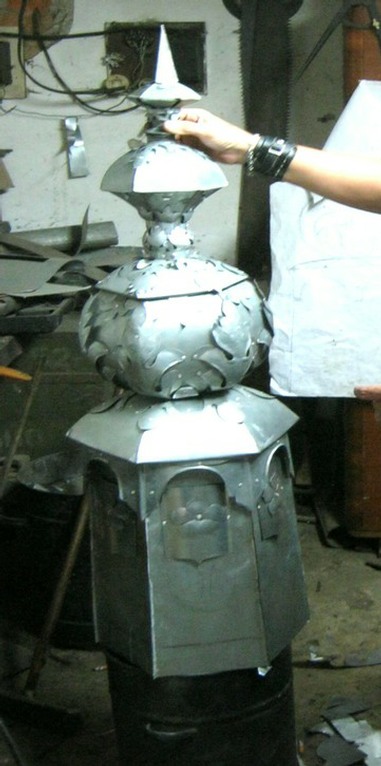

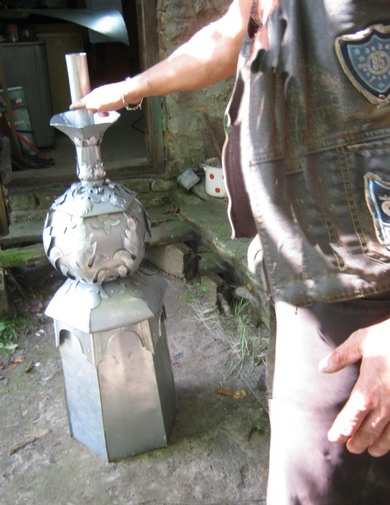

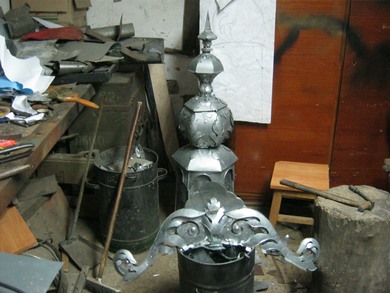

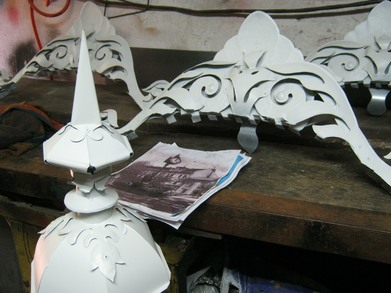

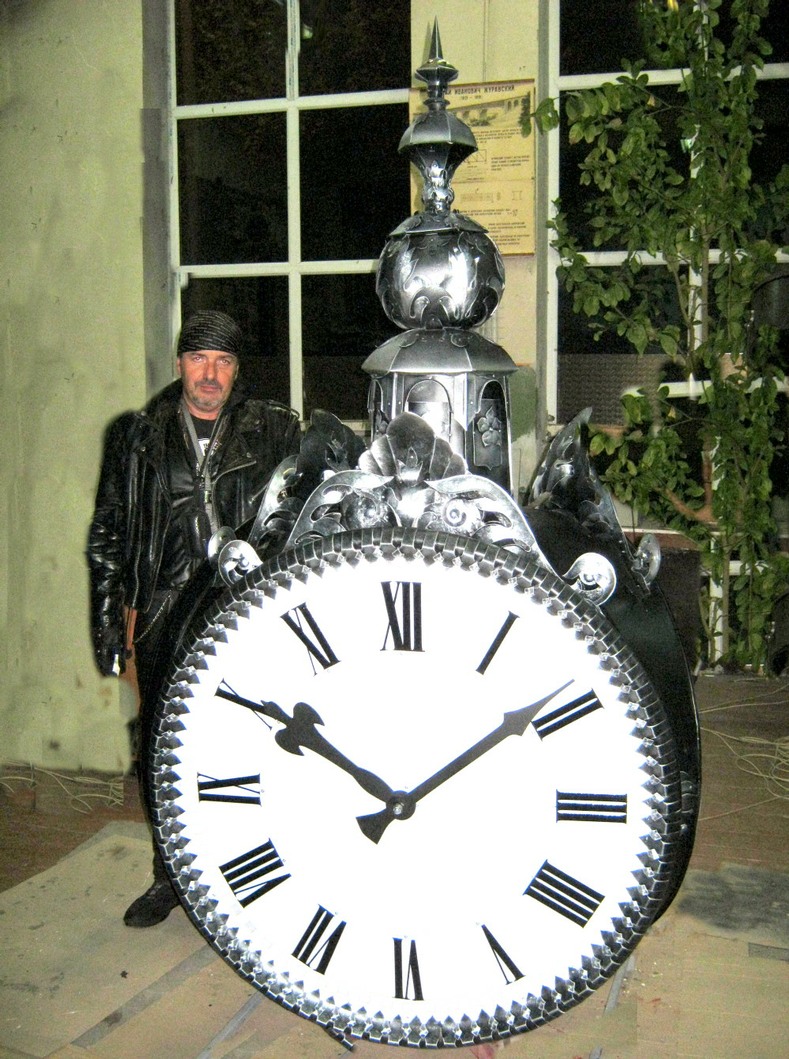

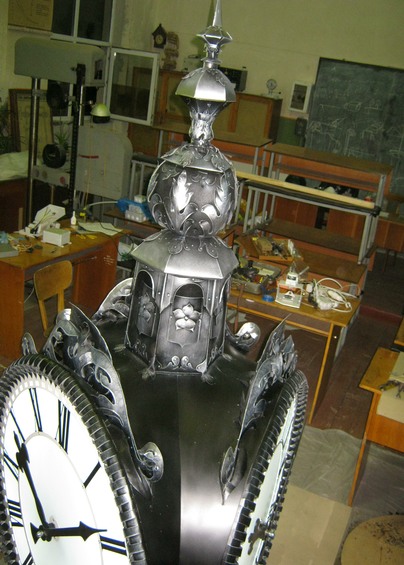

L’artiste Roman GABA  présente son œuvre de sculpture sur tôle

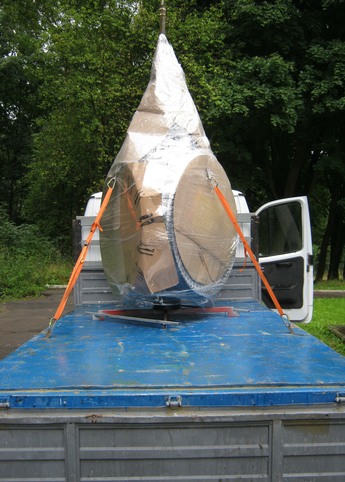

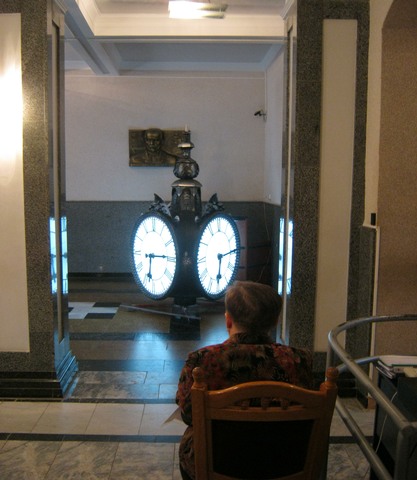

Livraison et exposition provisoire en mairie

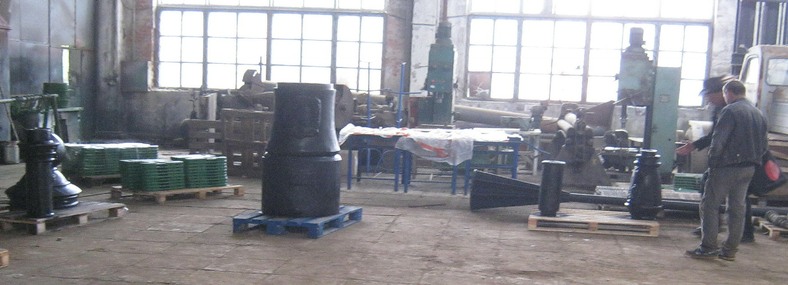

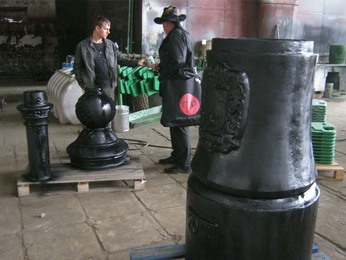

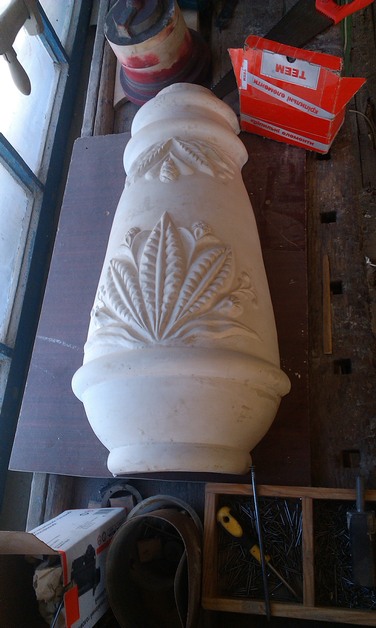

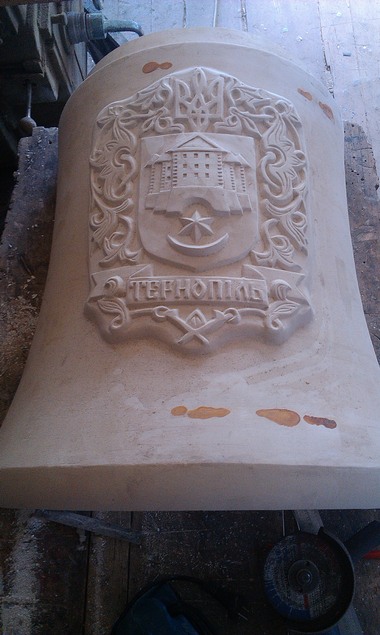

Pièces démoulées dans la fonderie avant ébavurage et finitions

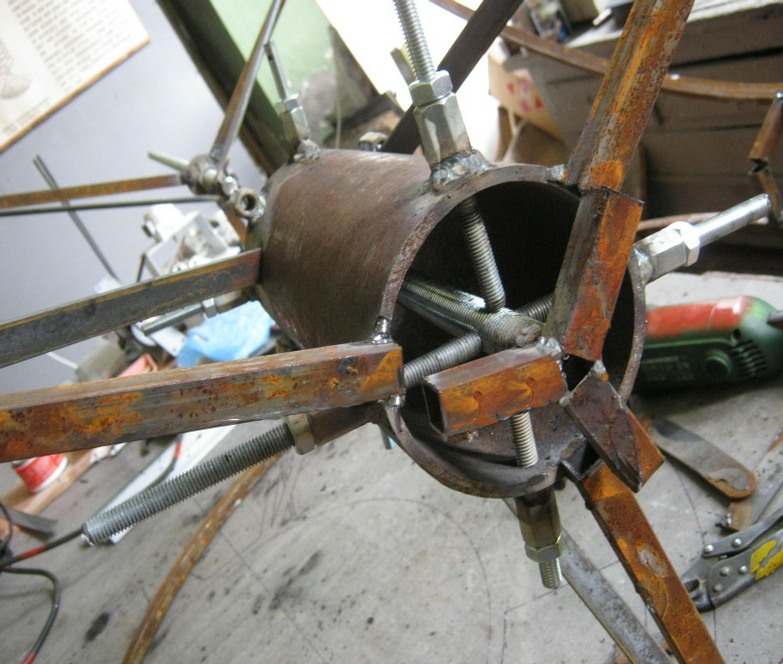

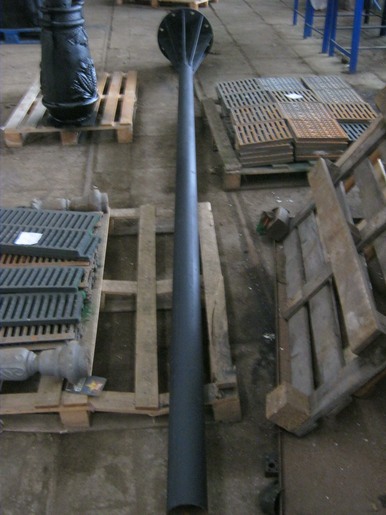

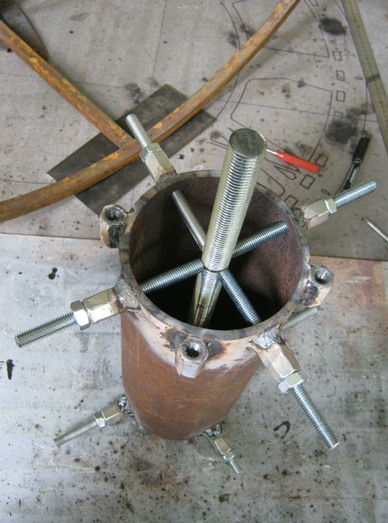

Mat de l’horloge : socle, renforts et base percée en acier.


Les  pièces de fonderie s’assemblent au montage.

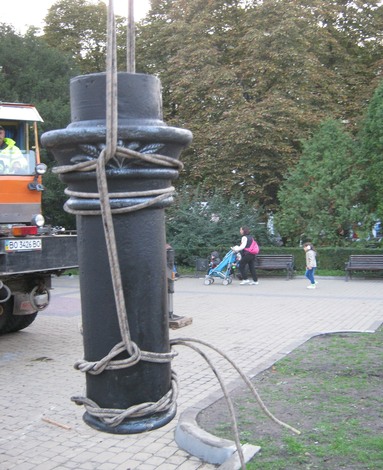

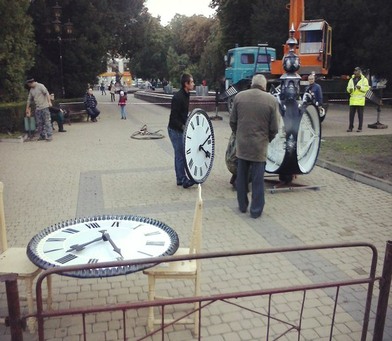

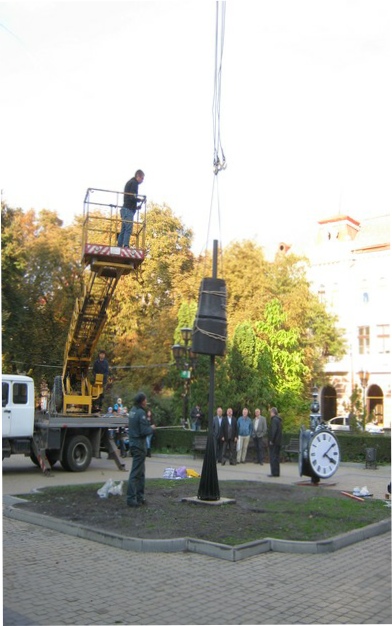

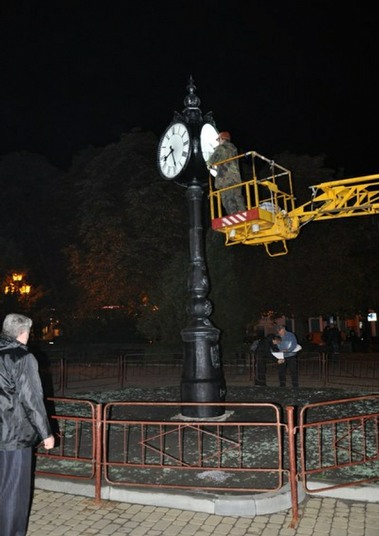

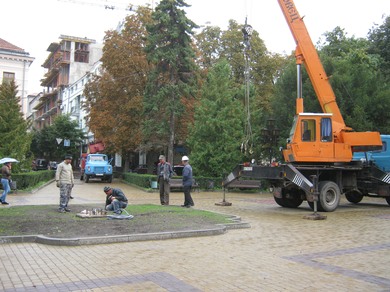

Mise en place du mat et pièces de fonderie

    Oleksiy BURNAYEV : Entretien, rénovation et construction d’horloges spéciales alexislviv@gmail.com

Site du sculpteur Roman GABA

Site de la Fonderie BULAT

Photos Oleksiy BURNAYEV

Lien avec la caméra en direct sur l’horloge

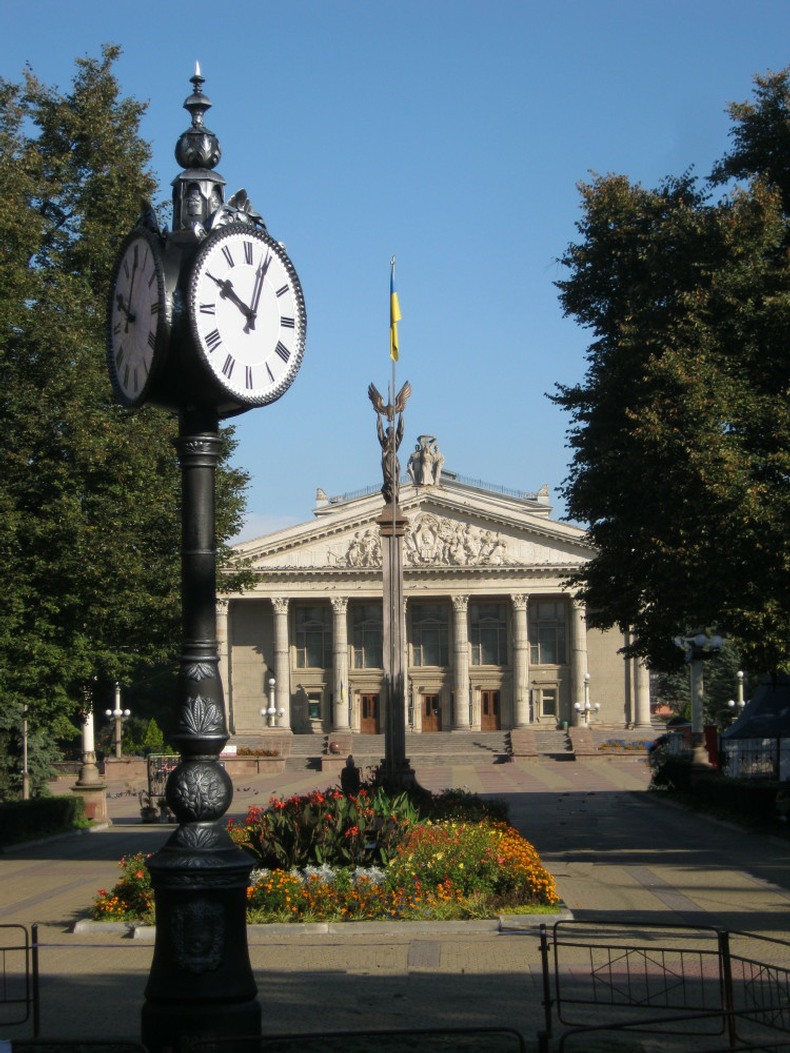

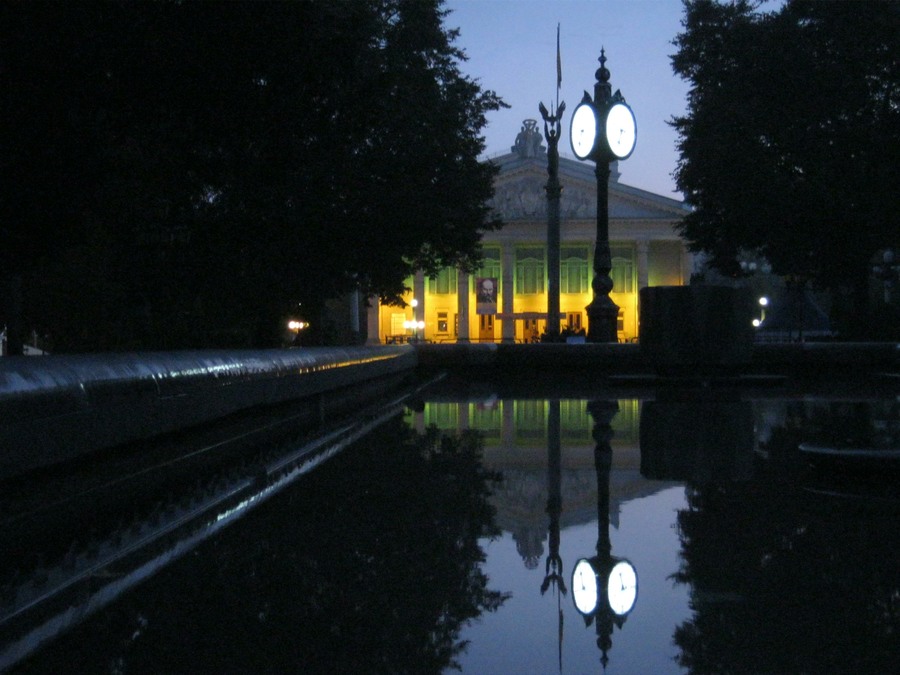

TERNOPIL (Тернопіль) - Ukraine

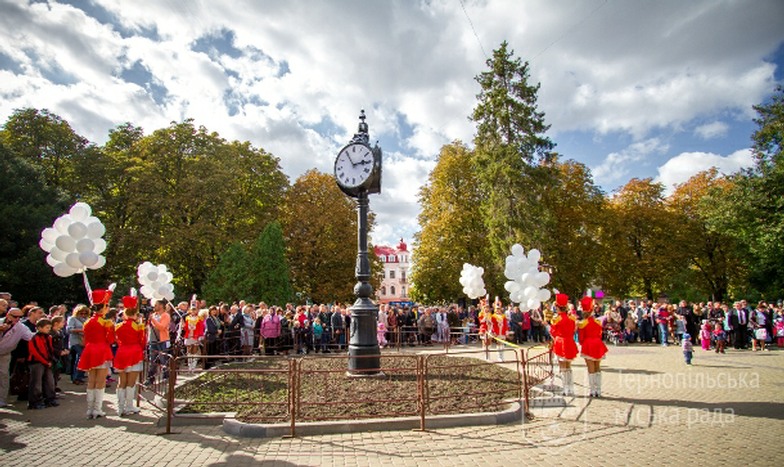

L’horloge à trois faces

Il s’agit d’une horloge simple, mais d’un extraordinaire travail d’orfèvrerie par des maîtres de de la connaissance et du travail bien fait. Notre site est fier de présenter cette œuvre.

Le traçage comprend des méthodes graphiques utilisées pour optimiser la surface de matière, qui est généralement de la tôle.


Méthodes nécessaires au formage de surfaces non planes, des fonds hémisphériques, elliptiques

ou ovales,

des éléments de sphère

 et autres formes conoïdales.
