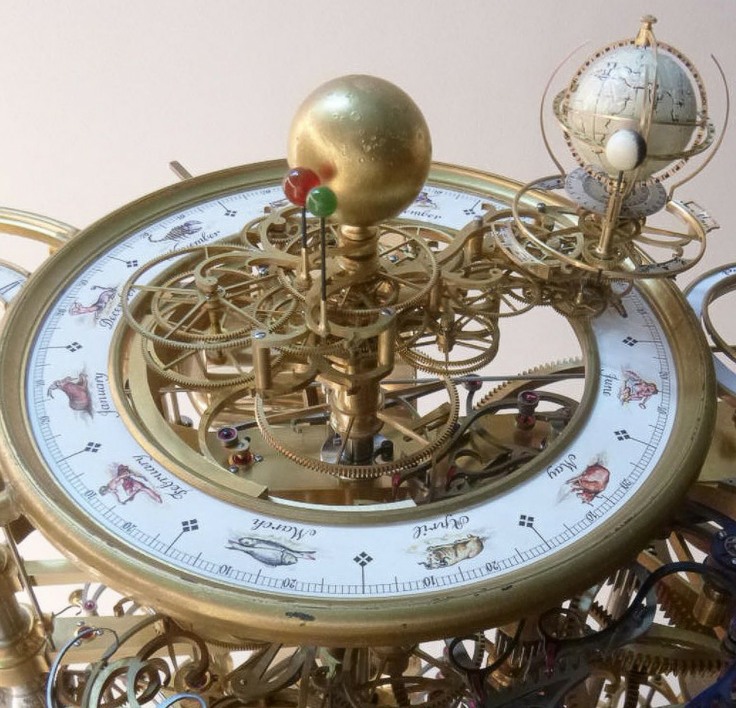

Un tellurion (nommé aussi tellurium) est une horloge surmontée d'un mécanisme décrivant la mise en place du jour, de la nuit et des saisons par le mouvement de la Terre sur son axe
et son orbite autour du Soleil (Soleil, mercure, vénus, terre, lune).
Cet ensemble de 8000 pièces environ, étudiées mécaniquement
en fonction de leurs charges de travail.
Toutes les roues qui tournent moins d'une fois par heure et qui sont légèrement
chargées fonctionnent dans des roulements à bijoux sans huile. (Saphir, Rubis, Zircone)
Aucune dépense n'a été épargnée dans la conception.
Il s'agit d'un mouvement à quatre trains, quart de sonnerie,
le quatrième train entraînant les systèmes astronomiques.
L'échappemen basé sur la conception H1 de Harrison est
entraîné par un remontoir à double cadre oscillant.

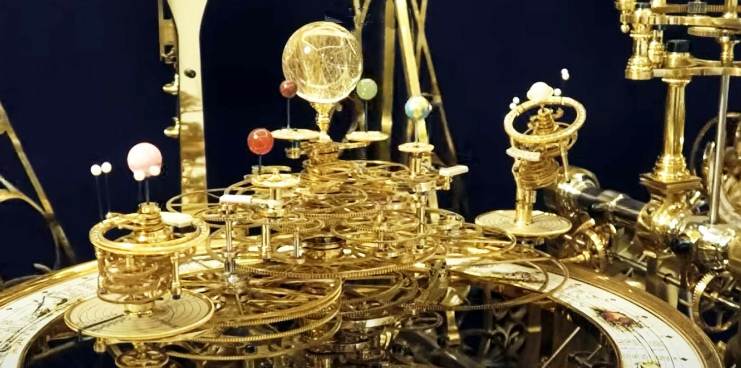

Le planétaire illustre les mouvements et les positions relatives des planètes et des lunes du système solaire au sein d'un modèle héliocentrique.
Pour les roues qui tournent plus vite ou qui sont modérément à fortement
chargées, nous utilisons des roulements à billes.
Tous les roulements situés dans des zones difficiles à entretenir
sont montés sur des roulements en céramique sans huile.
Pour les zones réparables, sont utilisés des roulements en
acier inoxydable légèrement lubrifiés.
.jpg)
.jpg)
.jpg)
Cette horloge astronomique imaginée il y a plus de 15 ans a pris 12 ans pour être fabriquée;
Elle possède un calendrier perpétuel de 400 ans (Quantième perpétuel séculaire » qui prend en compte les cycles de 400 ans du calendrier grégorien avec les années bissextiles sautées tous les 100 ans. Hormis quelques mécanismes rares, ils doivent être réglés tous les 400 ans.

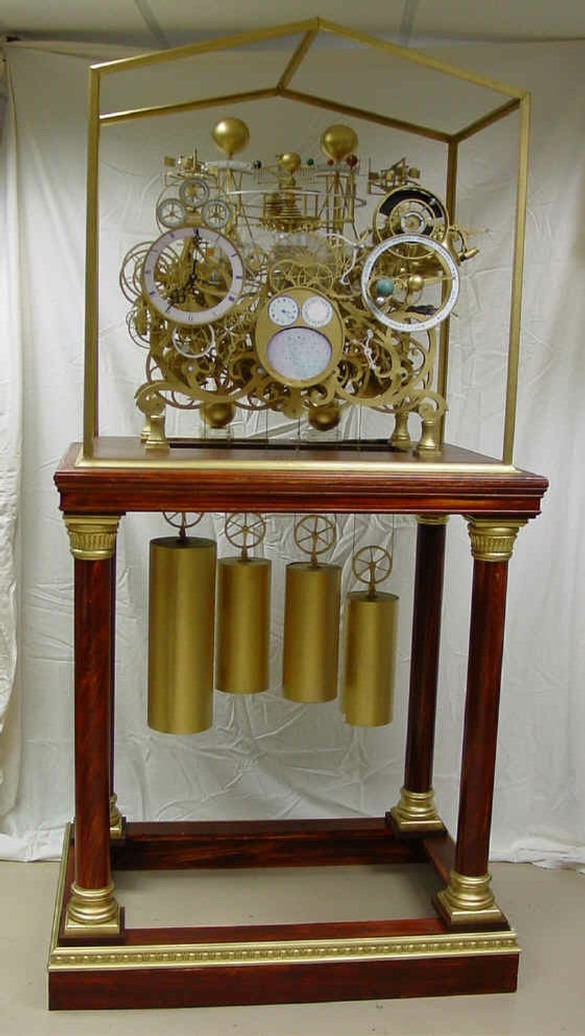

La taille globale du mouvement est de 24" l x 29" h x 18" p. (60.96, 73.66, 45.72cm)
Avec le support et le boîtier 36" l x 77" h x 24" p. (91.44, 195.58, 60.96 cm)
Y compris les poids, sa masse est d'environ 600 à 700 lb. (Livres) (317,515 kg)

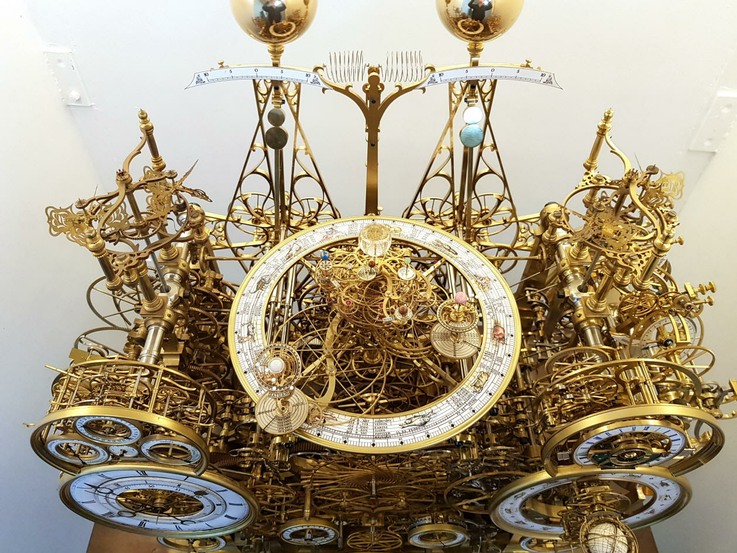

Ce montage montre différentes sections de cette œuvre qui est maintenant terminée mécaniquement.
Juillet 2019.
.jpg)
.jpg)
L'équation du temps, le temps sidéral, le lever et le coucher du soleil, et de la lune,
la phase et l'âge de la lune, les marées, Seconde Morte:
“Complication horlogère qui permet à une montre mécanique de “battre la seconde”.
L'aiguille ne se déplace plus de manière constante mais d'un saut par seconde.
Les éclipses solaires/lunaires, le planisphère, le tellurion et toutes les
fonctionnalités orrery aux lunes de Saturne ..
Soit plus de 50 complications astronomiques, 550 roues et 8000 pièces.
L’horloge squelette la plus complexe fabriquée.
Les vidéos valent mieux que de longues explications!
Vidéo N° 1 Vidéo N° 2 Vidéo N° 3 Vidéo N° 4
–---------
Les complications et leurs pièces mécaniques, plans et réalisations
ASTRONOMICAL SKELETON CLOCK PROJECT, INDEX
Tous nos remerciements à Mark Frank
pour avoir vérifié cette page et autorisé sa publication.

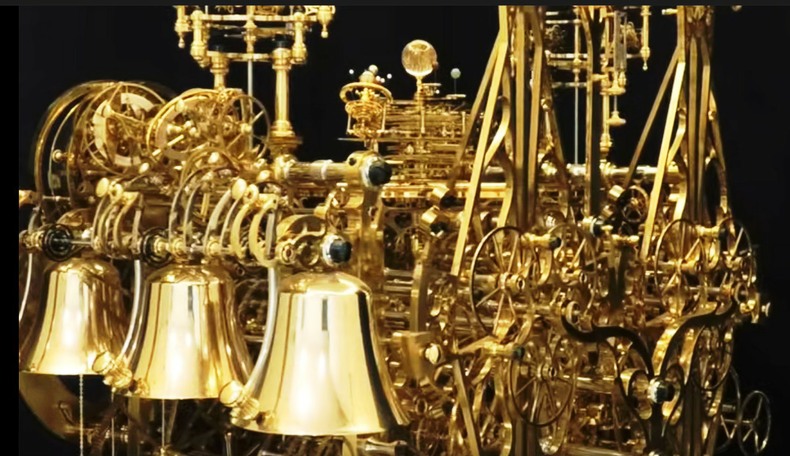

Sonnerie complète avec répétition des quarts.

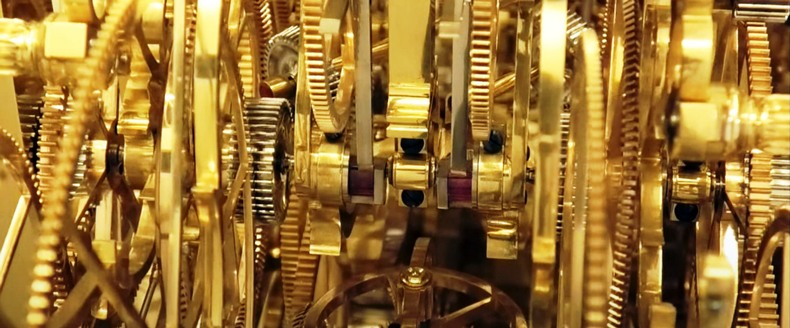

Tous les roulements à billes des trains principaux sont recouverts
des deux côtés d'un anneau en plastique pour imiter un roulement
de bijou, mais servent également à l’étanchéité.
L'échappement, étant une sauterelle Harrison, ne nécessite aucune lubrification.
.jpg)
.jpg)
.jpg)
Mark Frank, 20 août 2019
Un collectionneur passionné
Cette page n’a qu’un seul but: réunir les liens, photos, vidéos, textes
permettant d’accéder rapidement à cette extraordinaire oeuvre d’art.
Astronomical Skeleton Clock
Mark Frank publie cette fabuleuse
oeuvre d’art sur son site.
Son seul but est de partager
son enthousiasme pour la conservation, la restauration et la collection
de pièces d'horlogerie spécialisées
ainsi que la diffusion
d'informations à leur sujet.
Douze années de travail
d'un maître horloger australien
de Chelmsford.
Buchanan est, à mon avis,
le meilleur
horloger vivant au monde.
Mark Frank
