Un autre peut être vu au Musée des sciences et de la technologie de l'islam à l' Université des sciences et technologies du roi Abdallah en Arabie saoudite .

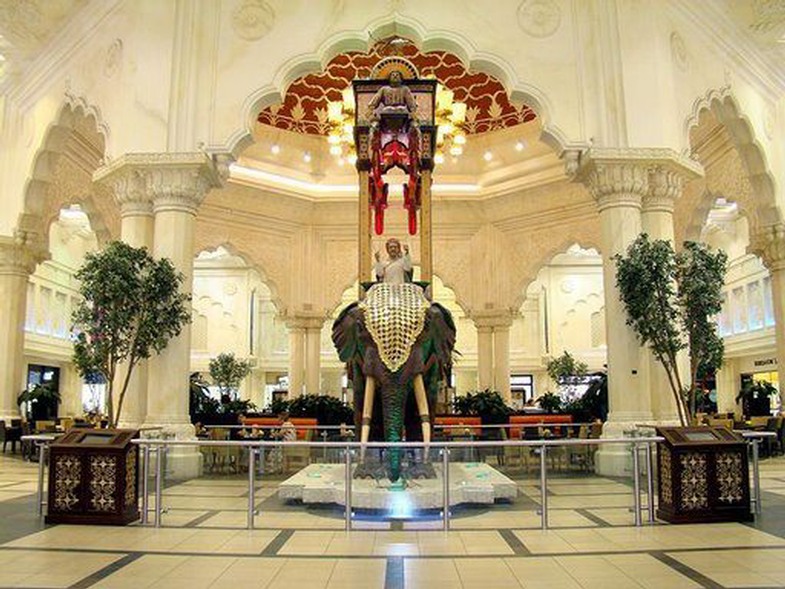

Une reproduction entièrement fonctionnelle de l'horloge éléphant

dans un centre commercial à Dubaï.  Ibn Battuta,  (Émirats arabes unis).

Photos: Jonathan Bowen / Wikipedia Commons CC BY-SA 3.0

Lors d'une visite au London Science Museum en janvier 2010, le journaliste de la BBC , Nick Higham, a décrit la réplique de l'éléphant horloge de cinq mètres de haut produite par 1001 Inventions, comme "spectaculaire"

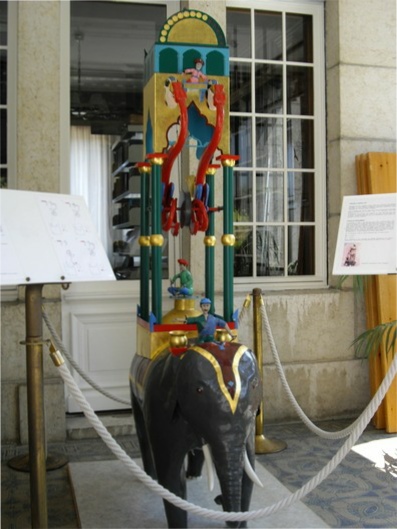

 Une autre reproduction de travail peut être vue à l'extérieur du Musée d'Horlogerie du Locle , Château des Monts, à Le Locle , Suisse.

Sur le site une autre horloge du savant turc Al-Jazari

Autre horloge

Video chateau

Musée de l'Histoire des Sciences et Technologies de l'Islam,Turquie

Armoiries et drapeau

de la Turquie

 Palais d'Artuklu/Mardin  (Turquie)

Horloge à eau (1136-1206),

du savant  Al-Jazari

Artuklu : nom d'une dynastie turkmène qui régna dans et autour de Mardin (1106-1409)

A découvrir

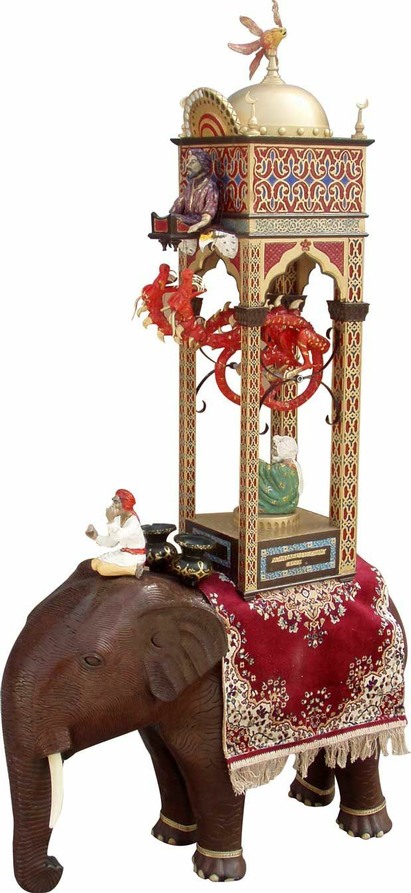

Plusieurs reproductions modernes de l'horloge d'éléphant ont été créées par l'organisation 1001 Inventions . Ces reproductions sont présentées dans le cadre des 1001 inventions de sciences de l'éducation qui ont fait le tour du monde depuis 2006.

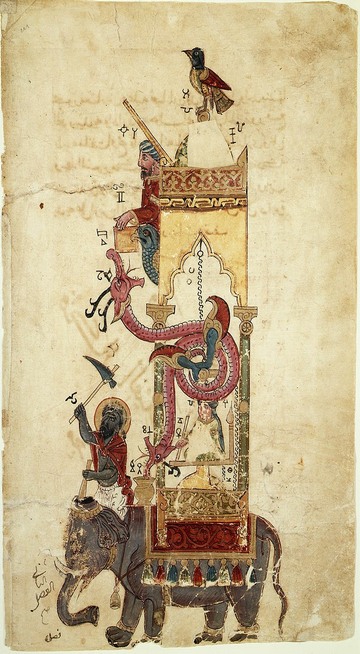

Au cours des 70 années de sa vie (1136-1206) le savant et inventeur turc Al-Jazari a construit une gamme impressionnante d’automates, d'horloges et d'horloges à jacquemarts.

Ce qui est encore plus impressionnant, c'est qu'il en a créé la majeure partie au XIIe siècle.

 Al-Shaykh Ra'is al-A`mal Badi`al-Zaman Abu al-'Izz ibn Isma`il ibn al-Razzaz al-Jazari de son vrai nom, a oeuvré comme chef ingénieur au palais d'Artuklu, siège de la dynastie Artuqid qui régnait sur certaines parties de la Turquie, de la Syrie et de l'Irak aux XIe et XIIe siècles.

L'horloge de sept mètres de haut est un véritable chef d'œuvre.

La plupart des civilisations et des cultures se manifestent dans les composants de l’horloge.

L'horloge utilise la technologie grecque d'élévation de l'eau,

un éléphant pour représenter la culture indienne et africaine,

 un phénix égyptien,

 des chiffres et un turban pour représenter la culture arabe,

un tapis persan et des dragons chinois.

Tous ces symboles sont unifiés sous un seul appareil mécanique soigné, qui donne précisément «le temps» juste parce que tous ces

différents composants fonctionnent et se complètent.

                                                                                                                                   Wikipédia

La vidéo est très explicite sur le fonctionnement de l’horloge éléphant.

VIDEO

Un certain nombre de billes sont posées chaque jour dans une réserve au sommet de l’éléphant.

Le mécanisme de synchronisation est basé sur un bassin

rempli d'eau caché à l'intérieur de l'éléphant et rempli chaque jour.

Dans le récipient à la surface : un bol avec un petit orifice qui lui permet de se remplir en 30mn. Quand il est plein il coule. Le bol tire alors un câble attaché à un mécanisme qui  libère une bille (poids moteur) qui tombe dans la bouche d'un serpent, celui ci effectue une demi-rotation vers l'avant et remonte le bol coulé en surface (début du cycle suivant).

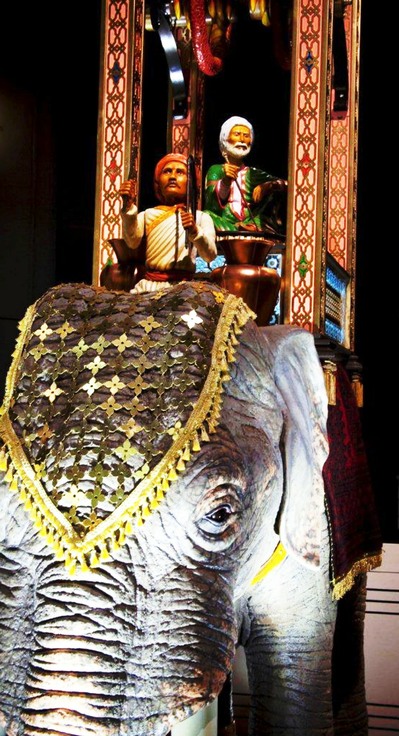

Dans le même temps, un système de câbles fait lever la main gauche ou droite et le mahout (conducteur d'éléphant à l'avant) frappe un tambour et un oiseau mécanique pépie.

Cela indique une demi-heure ou une heure complète.

 Et la tête du serpent remonte chercher une autre bille.

 Le cycle se répète jusqu’a épuisement des billes prévues dans la réserve supérieur.

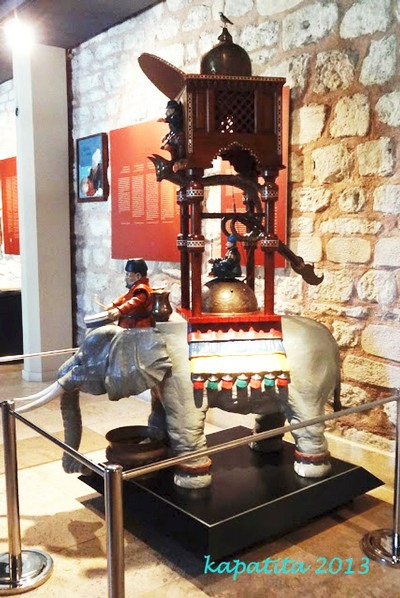

Une reproduction à Kasımiye Medrese, Mardin, Turquie
