HAMPTON COURT (G.B)
L’horloge astronomique du palais de Hampton Court
En 1236, Hampton Court a été construit comme un manoir. Le cardinal Thomas Wolsey et le Lord chancelier d'Henri VIII ont construit un palais de 500 chambres afin de loger la Cour.

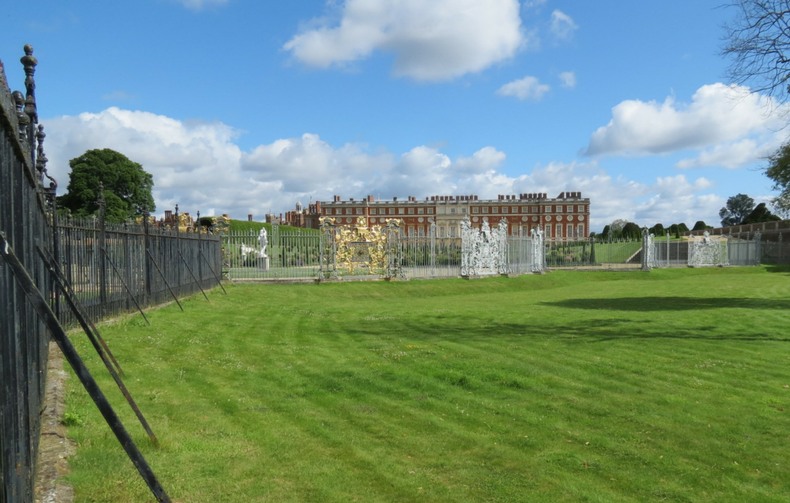

Les portes de fer forgés sont impressionnantes.

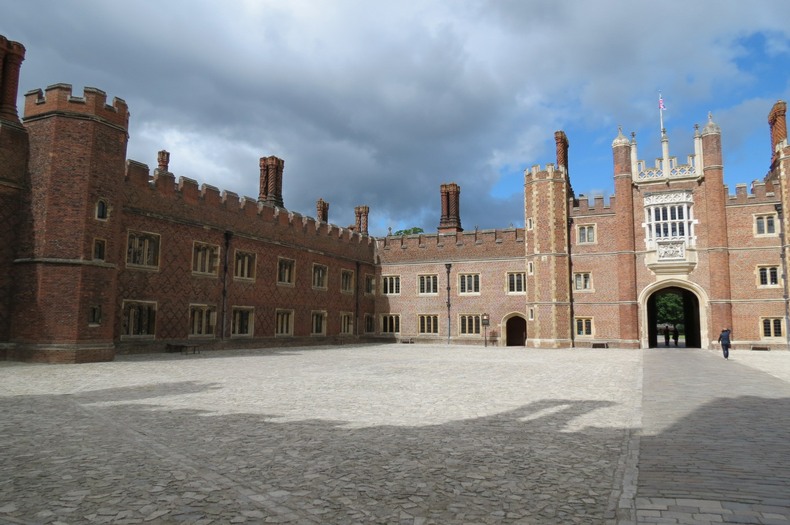

Hampton Court Palace, est l'un des plus beaux palais royaux d'Angleterre,
situé dans une boucle de la Tamise.
Le lieu principalement dans les rouges et les bruns Tudor et palais baroque fut pendant des siècles la résidence des monarques britanniques.

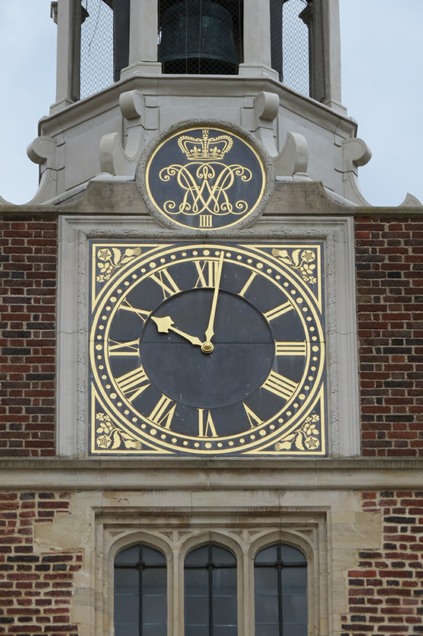

Elle est surmontée d’une dalle en ardoise d’environ 90 cm de diamètre où fut sculpté le monogramme du roi Guillaume IV
Vers 1885 fut installé en face sur le même pavillon un cadran moderne à deux aiguilles, d’environ 1.70 m de diamètre.

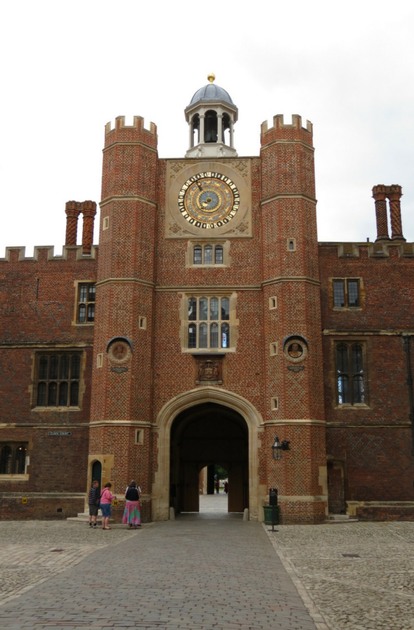

Dans la Cour de l'Horloge, la plus petite et la plus belle des trois cours du château, se trouve une horloge astronomique qui a été construite en 1540 par Nicolas Oursian .
Historic Royal Palaces, Hampton Court Palace,

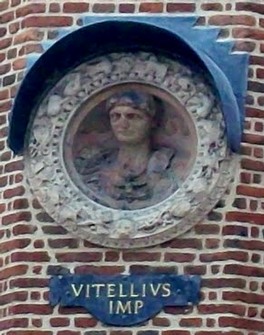

Dans les années 1510 le cardinal Thomas Wolsey a commandé au sculpteur italien Giovanni da Majano de créer huit miniatures en terre cuite peinte et dorée chacune représentant le buste d'un empereur romain à Hampton Court.
Le cadran astronomique est entouré d’un encadrement carré en pierre de taille de 4.50 environ.
les quatre coins sont sculptés de formes gothiques.
Le cadran astronomique lui est en retrait de la façade.

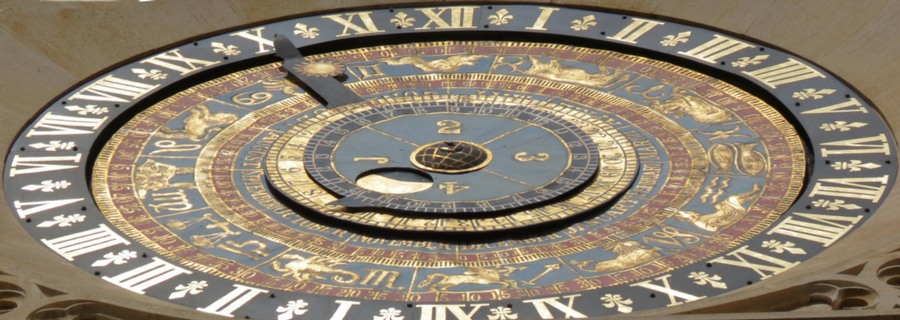

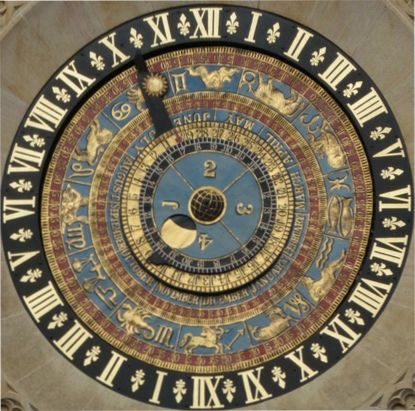

Sur le cercle extérieur en maçonnerie d’environ 3 m sont inscrites les deux séries de douze heures en chiffres romains.
Les chiffres sont entrecoupés de fleurs de Lys pour le demies heures.
C’était l’époque de Ptolémée, la terre était le centre et l’univers tournait autour, le cadran est conçu de ce principe.
Le cadran est mobile avec ces trois disques de cuivre de diamètre différents
Leurs durées de révolution correspondent aux mouvements apparents lunaires, solaires et sidéraux avec la terre au centre.
Ce disque bleu et noir d’un mètre de diamètre décrit un tour en un jour lunaire d’environ 24 h et 49 minutes.
Le bord de ce même disque est divisé en 2 x 12 heures et entre chaque chiffre encore une fois en 4.

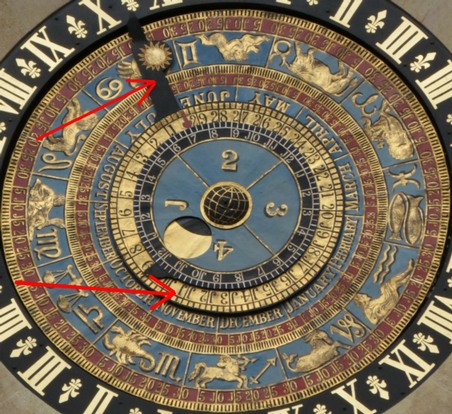

Toujours sur le deuxième plateau, une flèche rouge qui est pointée sur le petit disque et indique sur les divisions du premier plateau, l’heure de la culmination de la lune, ou son passage au méridien.

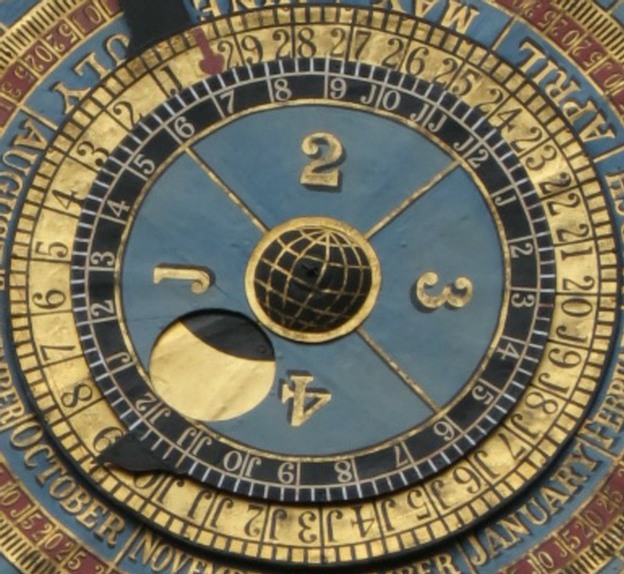

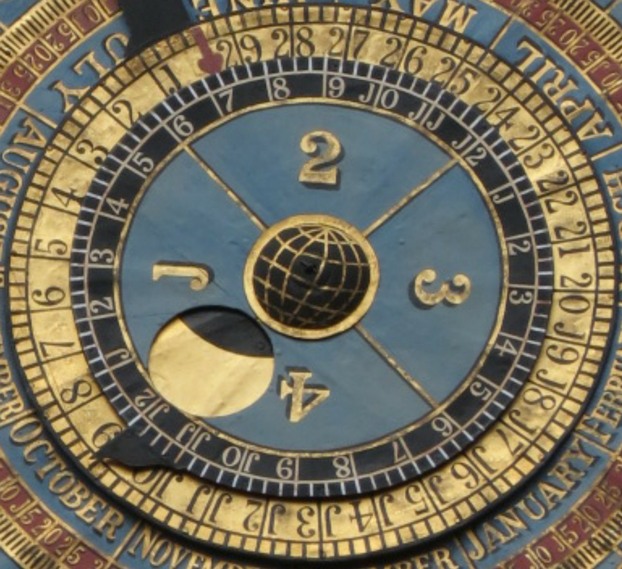

Le plateau central bleu est divisé en 4 secteurs dans lesquels les quartiers de la lune sont désignés avec des chiffres arabes blancs sur bleu. Ils sont repartis autour de la terre ou l’on aperçoit les méridiens et les parallèles.
Le disque du soleil placé représente son cycle autour de la terre avec sa place dans le zodiaque, et les 360° de l’écliptique.
Un des chiffres 12 correspond à l’axe de la découpe ronde, un ergot à cet endroit, indique l’âge de la lune du mois synodique sur le deuxième cadran, soit le nombre de jours écoulés depuis la nouvelle lune.
Le bord du disque est divisé en 29 jours ½ subdivisé en quarts et donne la période d’un mois synodique
Il donne l’âge de la lune avec l’ergot du premier disque.

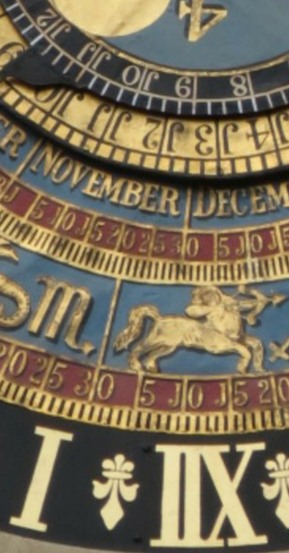

Le grand disque
Le grand disque mesure environ 2.49m décrit un tour en un jour sidéral, soit : 23, 9344696 heures.
Il comporte 4 cercles concentriques et indique :
Les mois, 28. 30. 31 jours,
les années bissextiles sont changées manuellement.
Le jour courant du mois.
De 5 jours en 5 jours et des barres intermédiaires
Les douze signes du zodiaque.
(L’écliptique est le grand cercle sur la sphère céleste représentant la trajectoire annuelle du soleil vue de la Terre)
Les 360 ° de l’écliptique.
Le disque moyen de 1.25 de diamètre décrit un tour en 24 h, sur son bord extérieur il indique les heures du jour et de la nuit au moyen d’une alidade qui a un de ces bords dirigé vers le centre du cadran.

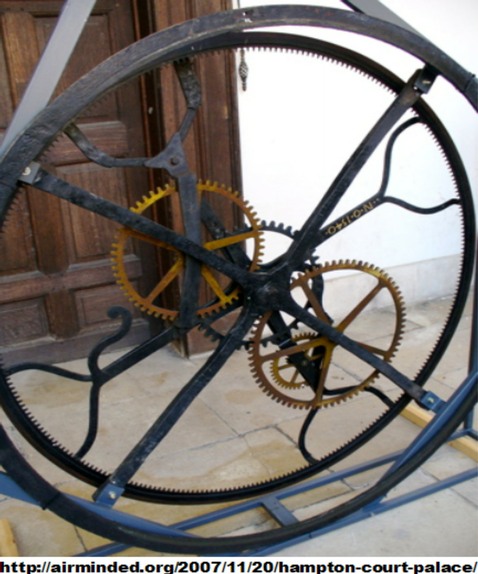

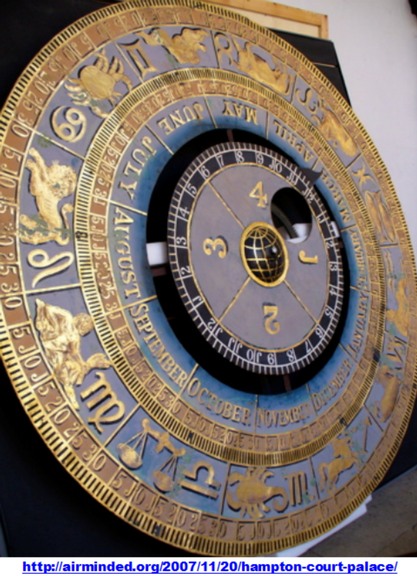

Les photos ci-dessus prise lors de la rénovation en 2007
G.Guilbaud
Ref: Horloges Monumentales et Astronomiques les plus remarquables d'Alfred UNGERER (1931).
Données de l’ouvrage de .LAW, compléments de M.E- LAW, B , A , C . B - bibl n°134 à londres.
Patrimoine-Horloge © Politique de confidentialité ; Conditions d’utilisation

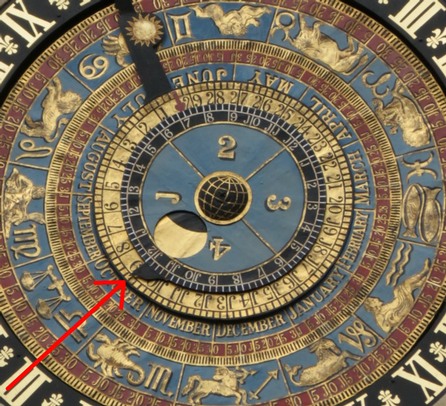

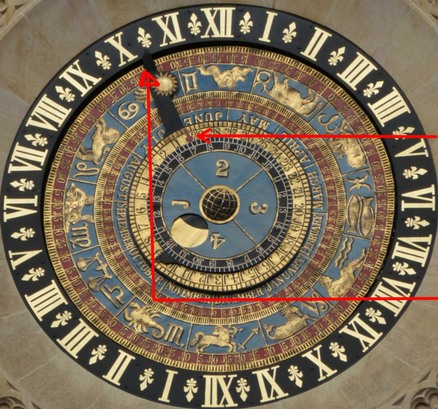

La lune traverse le méridien et donne l’heure de la marée haute à London Bridge (fleche rouge)
Très utile pour la navigation sur la Tamise à cette époque.
1575 : peinture du cadran à neuf.
1711 : réparation de l’horloge

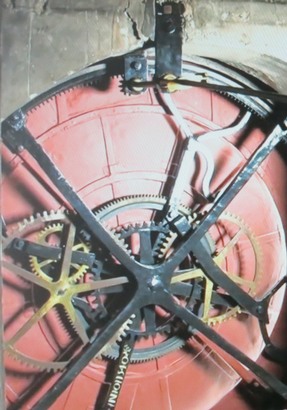

1835 : refonte du mécanisme
1845 : descente du cadran astronomique
1880 : remise en place du cadran, rajout probable d’un remontoir d’égalité, et d’un Échappement à gravité de déclenchement à 15 secondes
Balancier : 48 oscillations par minute. Tige du balancier compensée tubes de fer et de zinc.
Le mouvement différentiel de la marche du second et troisième disque fait faire un tour complet en un an à l’alidade solaire sur le troisième disque, permettant de lire les indications astronomiques au cours de l’année en fonction de leurs positions respectives
Il comporte une ouverture ronde qui laisse apparaître un dessin en forme de cœur qui est peint sur le deuxième disque et qui au fil des heures montre en continu l’évolution des phases de la lune, en effet celui-ci effectue un tour avec 49 minutes d’avance sur le petit disque par 24 h.
