FRANEKER (NL)

Le Planétarium Royal d’Eise Eisinga

Le planétarium, la petite entrée d’une grande réalisation.

Le plus vieux planétarium du monde : construction 1774 à 1781,

réalisé par Eise Jelteszn Eisinga (1744-1828)

La salle du planétarium avec son soleil au centre et ses planètes qui tournent à vitesse réelle.

Un millimètre de cette réalisation équivaut à un million de km.

Le soleil, au centre, a 16 cm de diamètre, les planètes, des boules métalliques, la face dirigée vers le soleil est dorée.

Les explications sont simplifiées au possible pour rester

compréhensibles et attractives.

Schéma du planétaire

B C D E F

Les caractéristiques du planétaire

E          Diamètre 48 cm

Signes du zodiaque/10°

Lgtde /apogée/périgée/ lune

En 3.232 jours

D           Diamètre 69 cm

Les jours et signes correspondants.

l’année 2015 (manuel)

B          Diamètre 48 cm

Nœuds ascendant/lune/

zodiaque

Révolution 6.800 jours

Cette horloge motrice est composée  de roues en cuivre et de pignons pleins en acier. L'échappement est à ancre à recul, son pendule oscille 80 fois par minute.

« « « « «

Les arbres de transmission sont essentiellement en bois, avec des pivots en fer, et actionnent les 103 roues d’engrenage en bois.

Les poids du remontage du mouvement est remonté 1 fois par semaine.

Pour les autres cela varie de 1 mois à 5 ans

Pour former la denture des engrenage, horizontaux, verticaux et renvois divers :

5900 chevilles ont été forgées spécialement.

Outre les 6 fentes circulaires pour les cordelettes des planètes, une septième de 3,42 m de diamètre ou circule en une année tropique (~365,242 jours) une double flèche.

Elle indique le mois et le jour courant de l’année, l’autre point, le signe du zodiaque ou se trouve le soleil.

Chacun des 12 signes du zodiaque est divisé en 30°

Chacun des différents plateaux est suspendu individuellement à la charpente du toit.

Le plafond est bleu de ciel, les inscriptions en noir, les signes du zodiaques sont dorés.

Tous les mécanismes sont cachés, entre le dessus du plafond et les poutres du toit, soit 66 cm, Aussi derrière une des parois latérale, soit 36 cm, espace créé dans ce but.

Il obtint le consentement de son épouse à la condition que la maison reste libre de circulation et sans mécanismes apparents.

« « «  «  «

Jupiter et 4 satellites

Yo, Europa, Ganymède, Callisto (Galilée  1610)

Venus, la lune montre ses différentes phases à la terre grâce à ses 2 axes.

Saturne et 5 satellites /Titan/ Christian Huygens 1655 . Téthys, Dioné, Rhéa et Japet 1671-1672 par Giovanni Domenico Cassini

Vénus

Terre

Lune

MARS 2 satellites,

1877, Asaph Hall découvre

Déimos puis Phobos.

F       Diamètre 56 cm

24 aspects des phases lunaires

30 subdivisions / âge de la lune

Soit sur ~29 jours et demie

G                                                             N

Diamètre 45 cm

Les cercles sont divisés en 12 h, et en quarts d’heures, les aiguilles indiquent respectivement l’heure du lever et du coucher de la lune.

H                                                                                                M

Diamètre 18 cm, divisés en 12 idem zodiaque de D à G.

En bordure il est  diviser de 1 à 30

2 aiguilles qui vont de D à G

La grande va 12 X + vite

Elles indiquent une distance angulaire

1 tour de la petite aiguille = 1 mois draconistique

I                     Les deux cadrans I et L indiquent les lever et coucher du soleil.                        L

L’équation du temps a été prise en compte.

Le cadran central 58 cm

Derrière le cadran, dans une découpe ovale de 442 mm / 473 mm se déplace un disque représentant le firmament. Il permet d’observer, le lever, le coucher, la culmination du coucher et du lever des étoiles et du soleil.

Mercure

Vénus

Terre

Lune

Espace derrière la paroi

A gauche : le rouage moteur

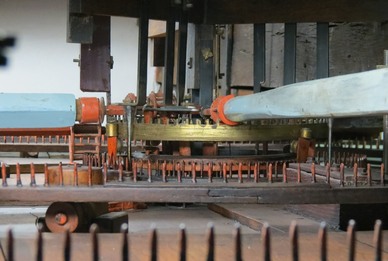

Les roues correspondant aux planètes sont faites en forme de cercles, sans croisillon et tournant sur des galets placés horizontalement ou verticalement.

C’est à ces jantes de roues que sont accrochées les cordelettes des planètes passant a travers les fentes découpées dans le plafonds.

Eisinga reçu l’Ordre du Lion de Hollande en 1816.

En 1816 l’état acheta sa maison avec l’horloge.

Il continua à habiter la maison, à condition d’entretenir le planétaire.

 Létat lui versa une pension de 200 fl.

Il oeuvra jusqu’en 1828

Grande roue

 tour = 1 an

Entrainement de la terre

L’art dans la ville

Eisinga Planetarium

Eise Eisingastraat 3, 8801 KE Franeker, Pays-Bas

Téléphone :+31 517 393 070

A voir absolument !

G.Guilbaud

pendule

VIDÉO

Réf : Horloges Monumentales et Astronomiques les plus remarquables

d'Alfred UNGERER (1931).
