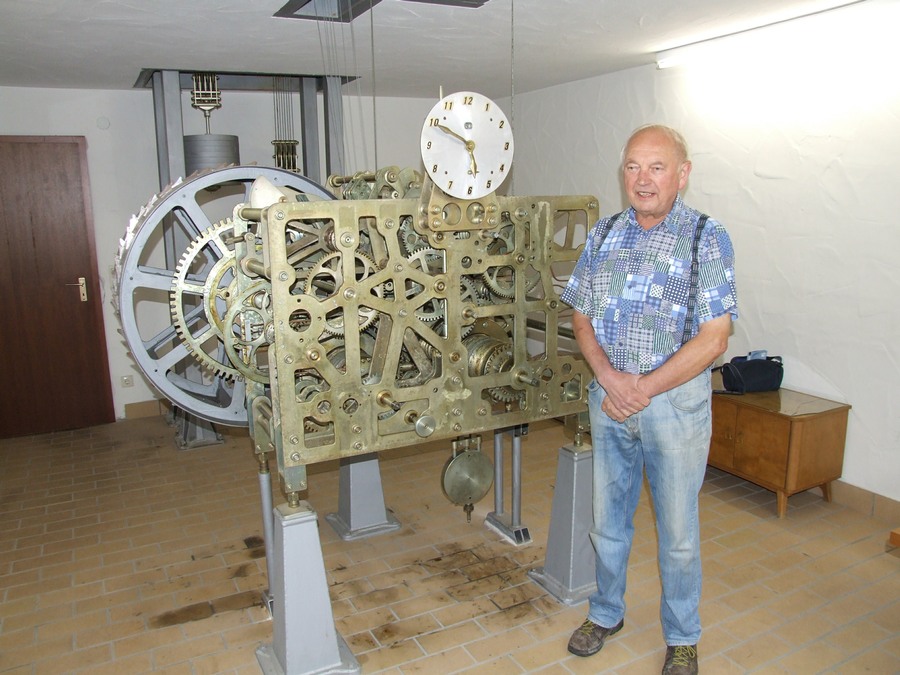

En Octobre 1974, j'ai découvert dans la Tour Ottilie de l’église en Haute Bessenbach, un mouvement vieux de 300 ans. Cette découverte m'a poussé à vouloir construire une horloge astronomique (Hugo Meier).

En Bessenbach, dans le hameau du Haut-Bessenbach

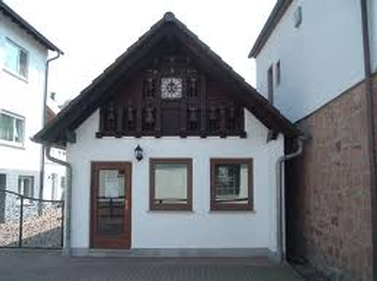

J’ai construit une petite maison pour  abriter l’horloge.

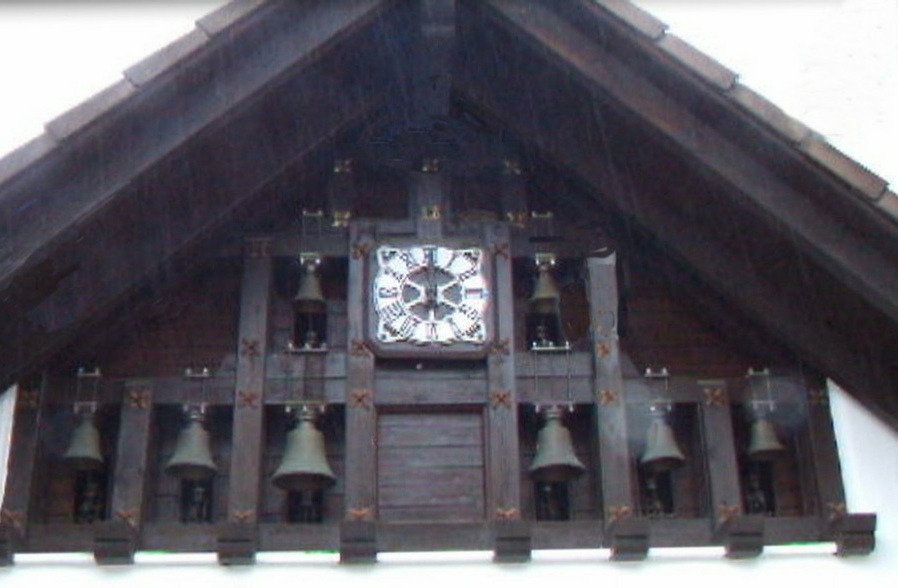

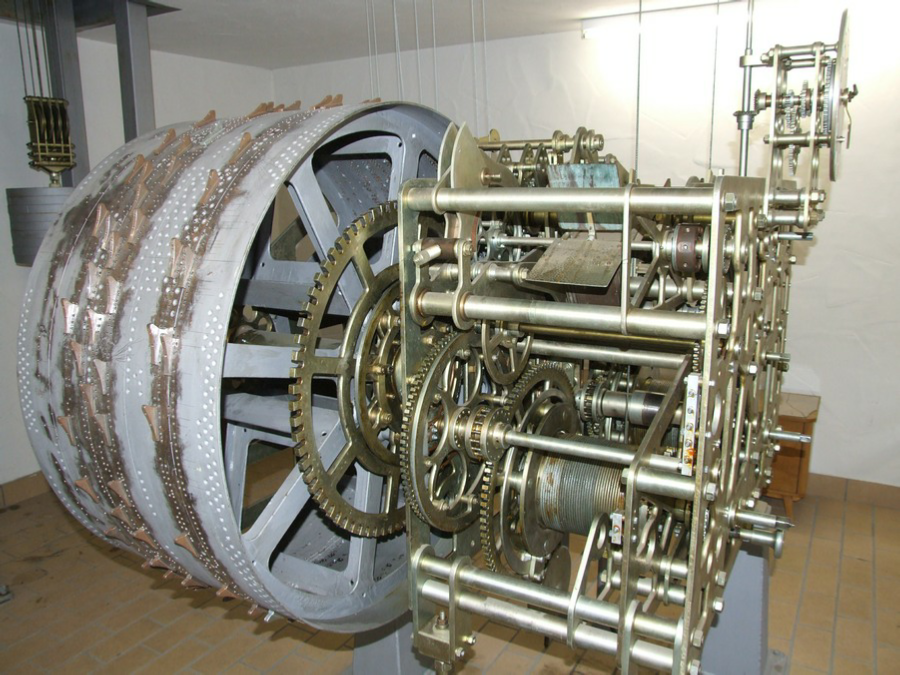

Le Carillon:


Le contrôle des déplacements permet de jouer trois morceaux différents à trois moments différents le dimanche et les jours fériés

Le temps du jeu est de trois minutes en semaine

En semaine vous  entendrez le carillon en « mode  l'hiver » à  17h00, au « printemps et en automne », l'horloge à 18:00h et à 19:00h l'été

Les dimanches et jours fériés la durée des sonneries est de: 08:00 minutes, à 12h:00 et 17h00

J'ai compris que seul, je n’y arriverais pas ; j’ai proposé à des amis et collègues le challenge et ce fut une aventure formidable.

Calculatrices

Le premier calculateur détermine les vacances publiques fixes

Le deuxième et troisième pour calculer les jours fériés mobiles.

Le Jeudi Saint, Vendredi Saint et Samedi Saint, il n’y a pas de carillon ; il n’est déclenché que pour la sonnerie des heures, selon la tradition chrétienne en ces jours, pas de cloches

Les trois calculateurs astronomiques sont synchronisés avec l'horloge.

La roue principale a un cycle au début du printemps pour recommencer au printemps suivant.

Pour les années bissextiles, une roue tourne sur 100 ans, tandis qu’une autre tourne sur 400 ans.

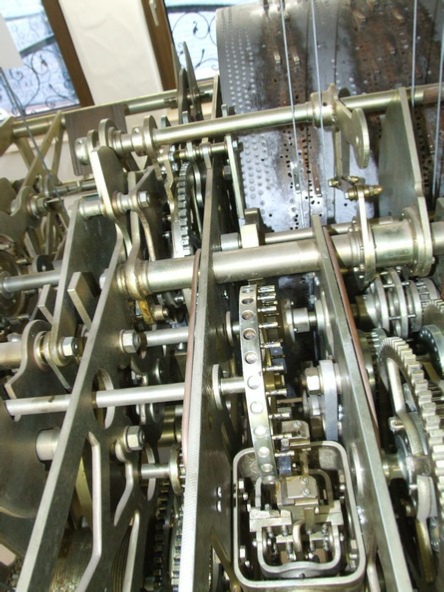

Le calcul de la variable de jours fériés, est effectué par des modules de roues. En passant par des cames et les leviers, qui sont directement  transférés sur le cadran de l'horloge.

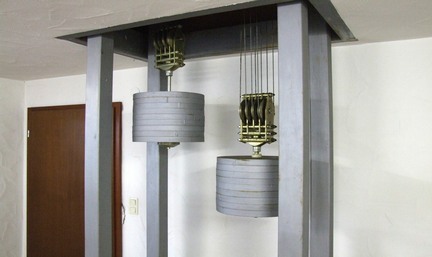

Poids moteur 500 kg

Pour le carillon: environ 160 kg

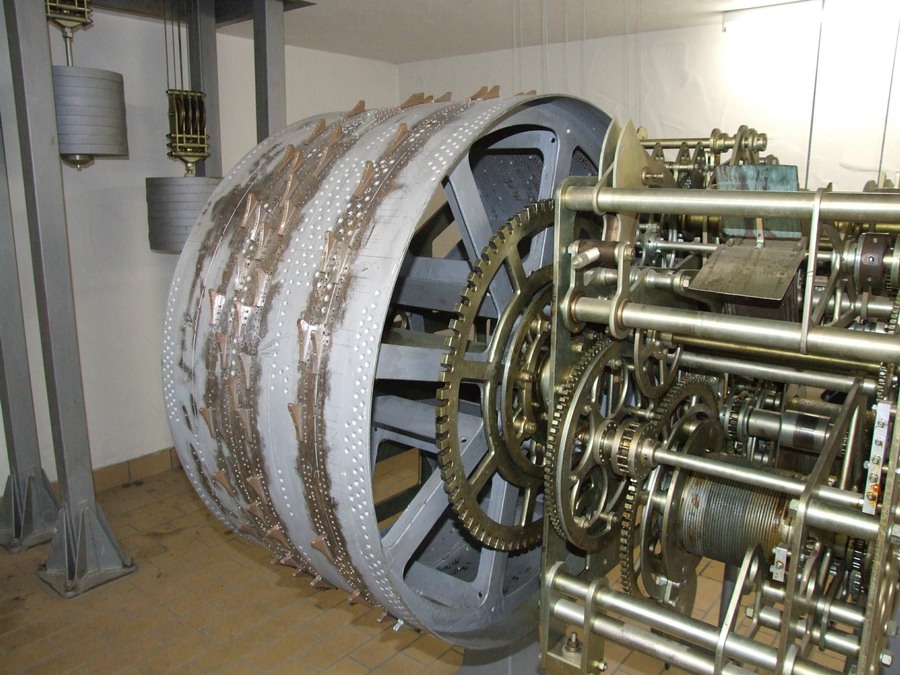

Le poids d'entraînement sont suspendus par un système de mouflage et de poulies .

Les dimensions

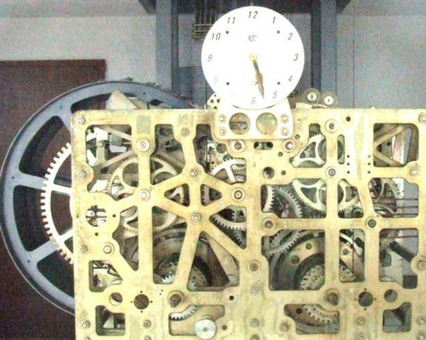

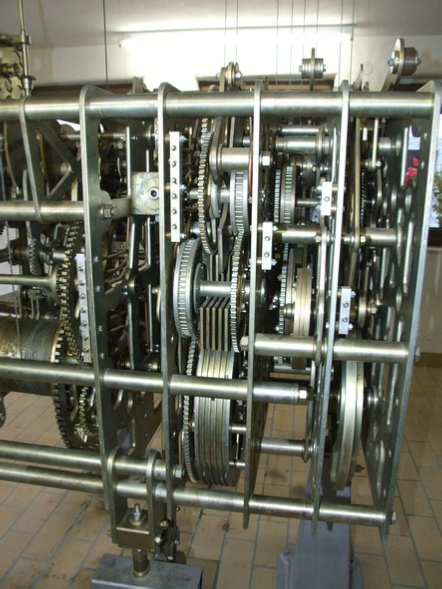

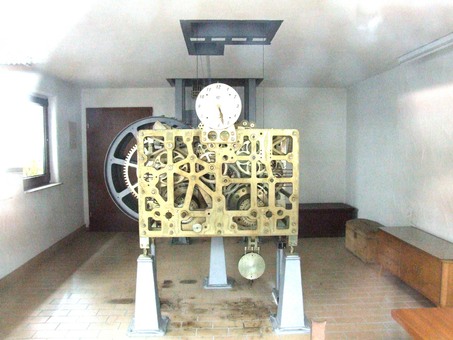

Mouvement: largeur 1200 mm, 1100 mm de profondeur, 800 mm de haut

Hauteur totale avec base: 1800 mm

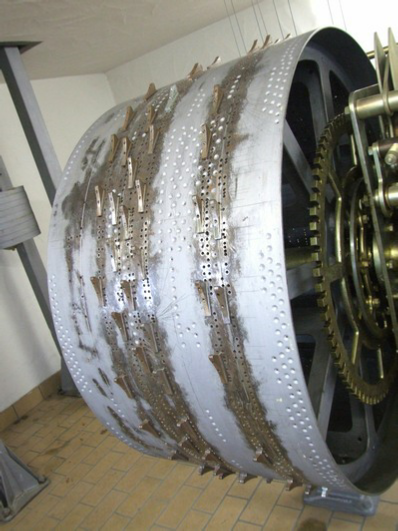

Déploiement du carillon 500 mm de long, diamètre 960 mm

Afin de ne pas interrompre le passage de l'horloge pendant l'enroulement, le lecteur traverse un engrenage planétaire.

Le balancier bat 1 fois par seconde (diamètre 320),

Le réglage de l’horloge peut varier de  quelques minutes par semaine.

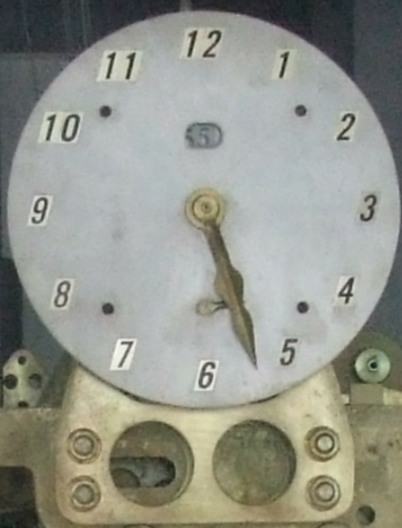

Les heures, de jour ou de nuit, peuvent être lu sur le cadran.

Réf : merci à M. Meier Hugo pour nous avoir reçu, et ses explications sur le fonctionnement de cette incroyable horloge ; Bravo pour cette réalisation faite par un tourneur avec des moyens d’usineur en mécanique générale qui aura permis la réalisation dé cette extraordinaire horloge et la  belle mélodie de ce carillon.


G .Guilbaud
